Urutan Warna Kabel LAN Straight & Cross (Standar T568A / T568B) Lengkap

Dalam dunia jaringan komputer, kabel UTP (Unshielded Twisted Pair) yang dipasangi konektor RJ45 adalah media transmisi data kabel yang paling umum digunakan. Namun, memasang kabel LAN tidak bisa dilakukan dengan susunan warna sembarangan karena setiap kawat tembaga di dalamnya memiliki peran spesifik untuk jalur pengiriman data (Transmit - TX) dan penerimaan data (Receive - RX).

Ada dua standar internasional yang diakui secara resmi oleh EIA/TIA untuk urutan kabel LAN, yaitu standar T568A dan standar T568B. Mari kita bedah urutan warna lengkap serta cara pemasangannya!

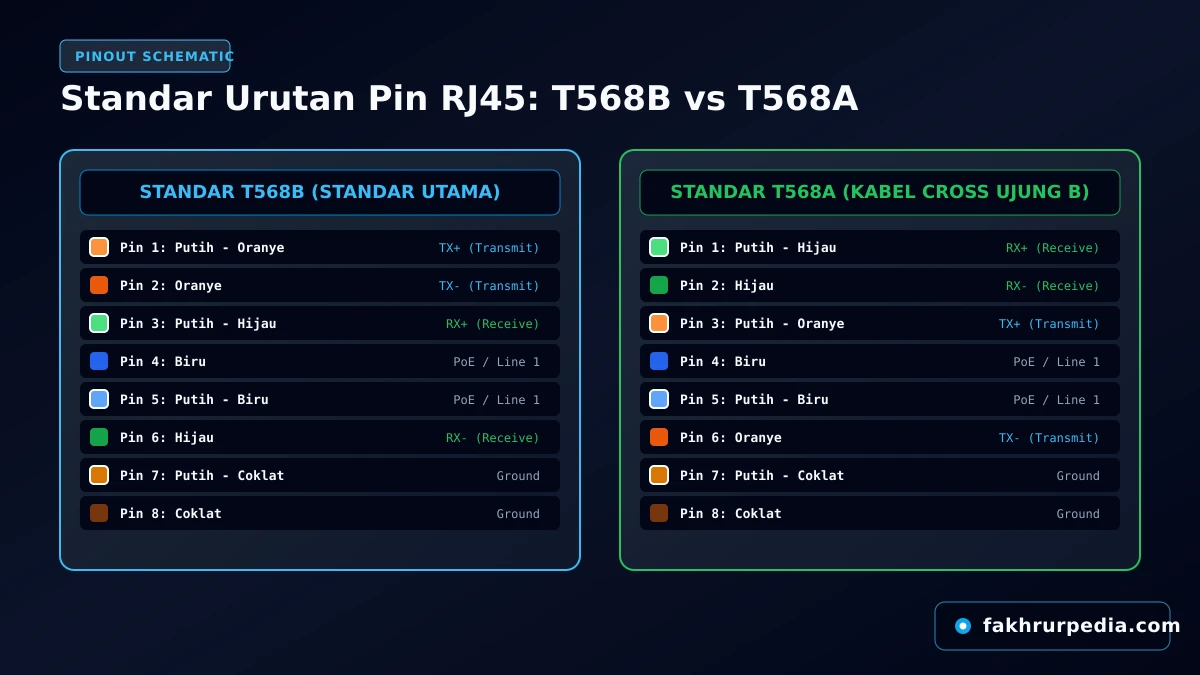

Susunan Warna Kabel LAN Berdasarkan Standar EIA/TIA

1. Standar T568B (Paling Banyak Digunakan di Indonesia)

Urutan pin 1 sampai 8 pada konektor RJ45 (posisi pengait konektor menghadap ke bawah):

1. Pin 1: Putih - Oranye (TX+ / Transmit Data)
2. Pin 2: Oranye (TX- / Transmit Data)
3. Pin 3: Putih - Hijau (RX+ / Receive Data)
4. Pin 4: Biru (Power over Ethernet / Cadangan)
5. Pin 5: Putih - Biru (Power over Ethernet / Cadangan)
6. Pin 6: Hijau (RX- / Receive Data)
7. Pin 7: Putih - Coklat (Arus Daya / Ground)
8. Pin 8: Coklat (Arus Daya / Ground)

2. Standar T568A

1. Pin 1: Putih - Hijau
2. Pin 2: Hijau
3. Pin 3: Putih - Oranye
4. Pin 4: Biru
5. Pin 5: Putih - Biru
6. Pin 6: Oranye
7. Pin 7: Putih - Coklat
8. Pin 8: Coklat

Perbedaan Kabel Straight-Through vs Kabel Crossover

A. Kabel Straight (Ujung A: T568B | Ujung B: T568B)

Kabel Straight adalah kabel yang kedua ujungnya menggunakan susunan warna yang sama persis (keduanya T568B atau keduanya T568A). Kabel ini digunakan untuk menghubungkan dua perangkat yang berbeda fungsi dalam jaringan:

• Komputer / Laptop ke Switch Hub
• Komputer / Laptop ke Router
• Router ke Modem ISP
• Switch Hub ke Access Point WiFi

B. Kabel Cross / Crossover (Ujung A: T568B | Ujung B: T568A)

Kabel Cross adalah kabel yang ujung pertamanya menggunakan standar T568B dan ujung keduanya menggunakan standar T568A. Kabel ini digunakan untuk menghubungkan dua perangkat yang sejenis / sama fungsi secara langsung tanpa perantara switch:

• Komputer langsung ke Komputer (peer-to-peer sharing data)
• Switch ke Switch lama
• Router ke Router

Catatan Penting: Hampir semua perangkat jaringan modern (komputer, laptop, router) saat ini sudah dilengkapi fitur Auto-MDI/MDIX. Fitur ini mampu mendeteksi jenis kabel secara otomatis, sehingga kabel Straight pun saat ini sudah bisa digunakan untuk menghubungkan dua komputer secara langsung tanpa masalah.

Panduan Langkah Crimping Kabel LAN RJ45

1. Kupas kulit luar jaket kabel UTP sekitar 2 cm menggunakan pisau stripper atau tang crimping.
2. Urai 4 pasang lilitan kabel kecil di dalamnya, lalu luruskan kawat tembaga menggunakan jari.
3. Susun 8 warna kabel secara sejajar dan rapat sesuai standar T568B (Putih-Oranye hingga Coklat).
4. Potong rata ujung tembaga menggunakan pisau pemotong tang crimping, sisakan panjang kawat sekitar 1,2 cm.
5. Pegang konektor RJ45 dengan posisi pin emas menghadap ke atas dan pengait plastik di bawah, lalu dorong 8 kabel masuk hingga seluruh ujung tembaga mentok ke ujung pin.
6. Masukkan konektor ke dalam lubang tang crimping dan tekan gagang tang sekuat tenaga hingga pin emas mengunci kabel secara permanen.
7. Uji kabel menggunakan LAN Tester: Colokkan kedua ujung kabel ke master dan remote tester. Jika semua lampu LED nomor 1 sampai 8 menyala hijau berurutan secara sinkron, kabelmu 100% sempurna!

Akhir Kata

Memahami urutan warna kabel Straight dan Cross adalah keahlian dasar paling penting bagi siapa pun yang berkecimpung di dunia IT dan jaringan. Dengan mengikuti urutan T568B dan teknik crimping yang presisi, kamu bisa membuat kabel jaringan berkualitas tinggi sendiri di rumah!
